汽车冲压件激光切孔检测

更新时间：2025-12-22

项目简介

在汽车制造领域，钣金冲压件构成了整车的主体结构，但冲压成型易出现起皱、裂纹、颈缩等缺陷，自动化在线检测困难，只能依靠人工检测，存在效率低、主观性强、评价指标缺失、数据录入难等问题。

本项目设计了针对激光切孔有无这一缺陷，通过24个高清相机与多个球形红外光结合的矩阵结构，融合深度学习等技术，实现实时检测。

方案不受车间光线环境影响，能精准检测产品切孔有无，可有效应对材料异型和表面多样性带来的精度问题，实现汽车钣金冲压件激光切孔缺陷100%在线自动化检测，为推动汽车制造行业冲压件检测提供有力技术支撑。

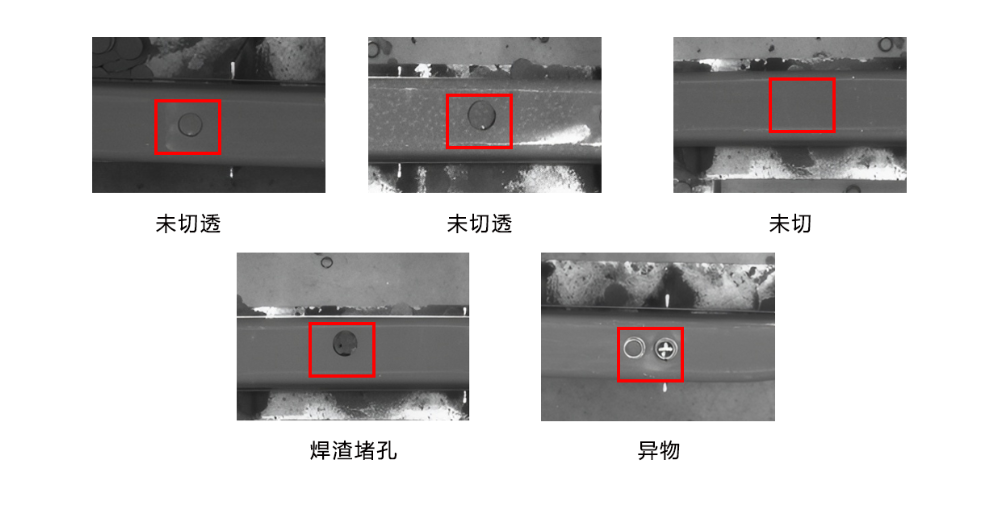

检测内容

硬件设备

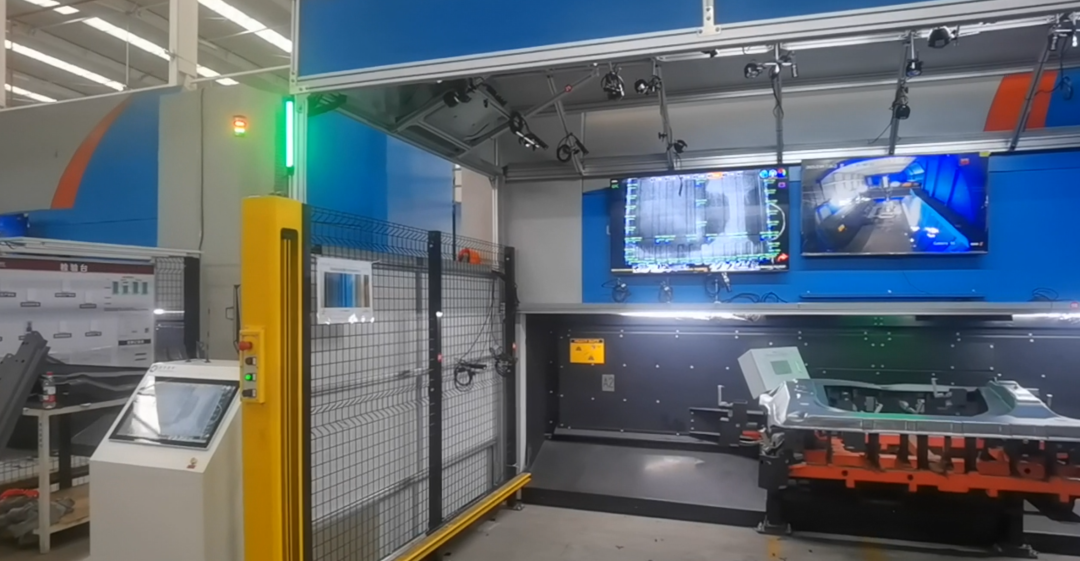

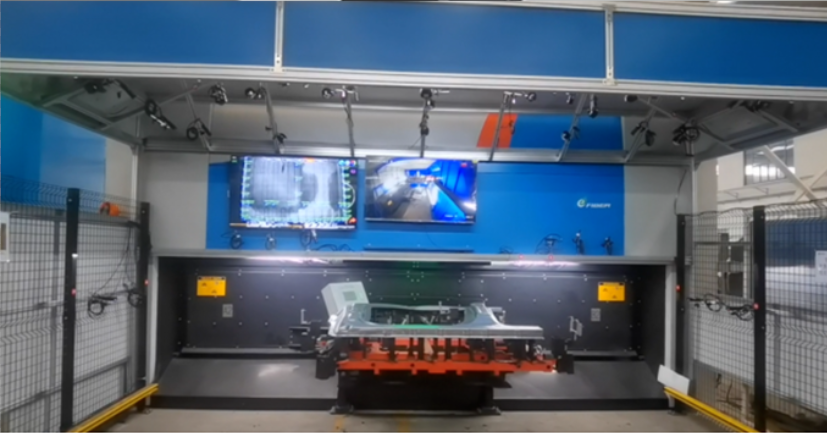

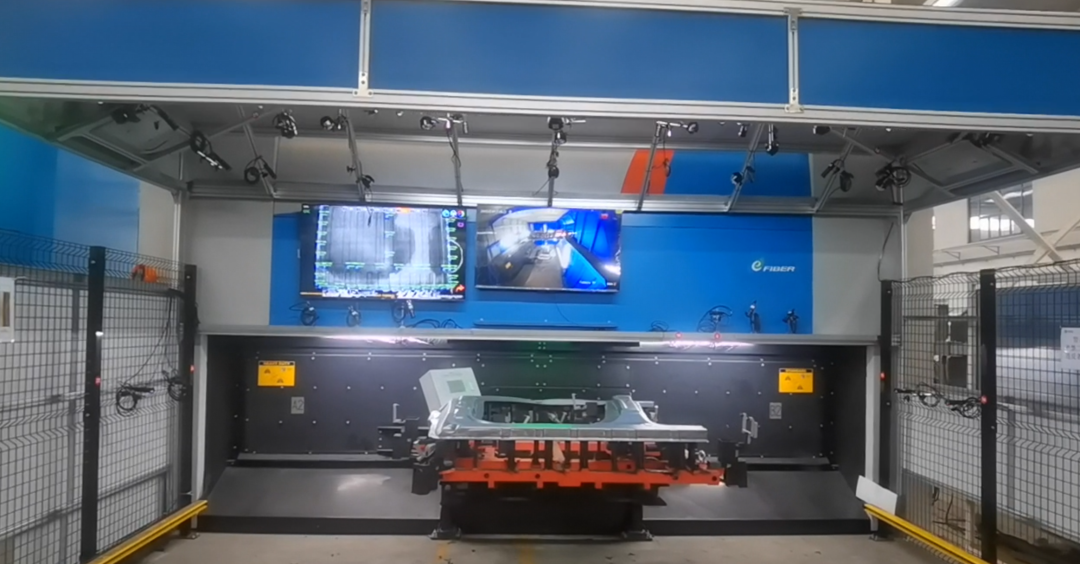

该方案需兼容多个料号，采用1个工位，24个相机，多个红外球形光源打光

产品通过激光设备切割后，旋转至视觉检测工位，无接触检测

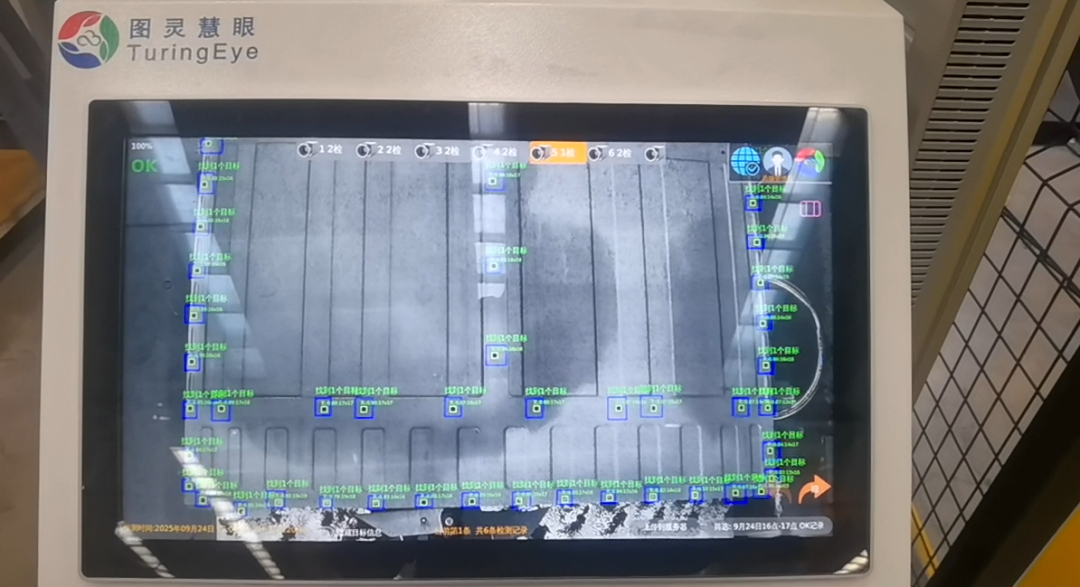

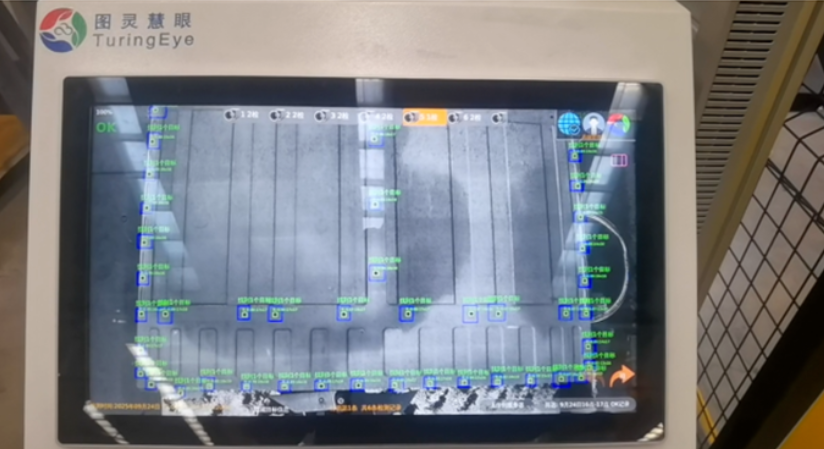

实时展示缺陷检测的结果，便于现场人工交互复核，实时反馈

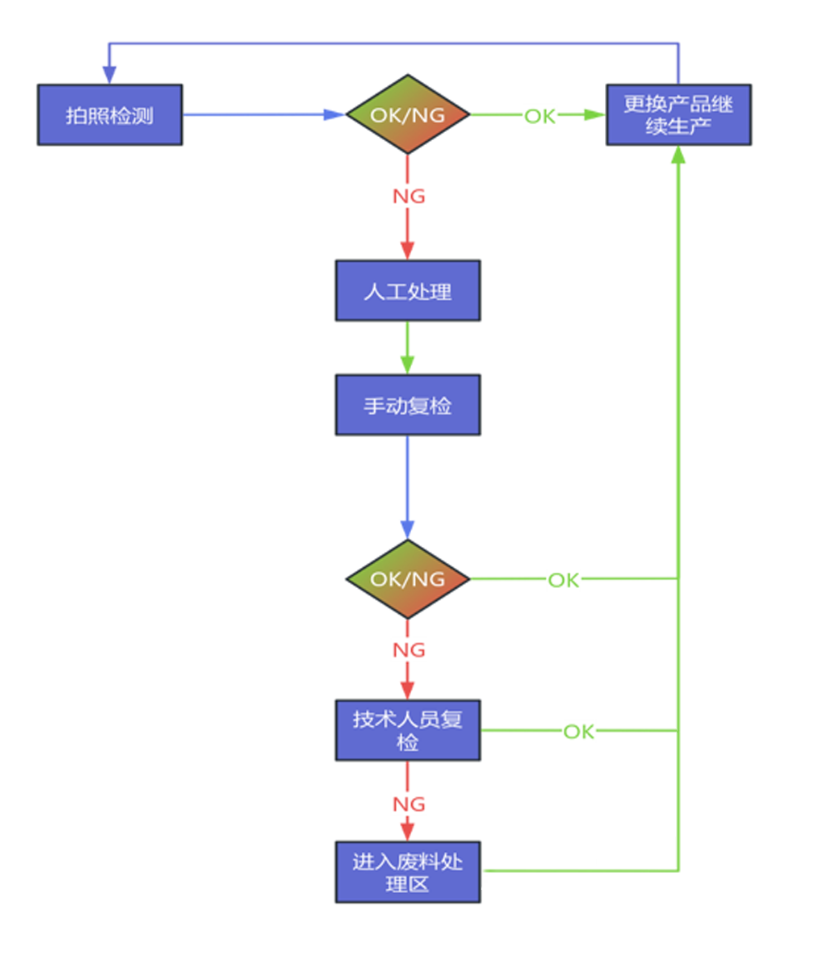

检测流程

640 (1).png

1.旋转平台旋转到位后，相机拍照检测

2.检测结果OK，更换产品继续生产

3.检测结果NG，对产品人工处理，工人处理后手动复检，复检OK，工人更换原料继续生产

4.复检NG，现场呼叫技术人员进行异常处理，技术人员处理后，复检OK，继续生产；复检NG，取下产品放入废料区；更换产品继续生产。


机器视觉技术不仅在汽车冲压行业得到了广泛应用，在汽车生产制造的各个领域也得到了快速发展，大力推动了汽车制造的智能化。随着数字化转型升级的加速，机器视觉的发展也越来越智能化，机器视觉技术在汽车制造领域的应用也不再局限于感知分析，而是升级至决策及管控。
